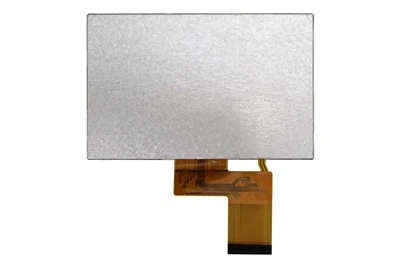

Dissenyat específicament per a terminals d'intercomunicació d'exteriors i interiors, aquest mòdul de pantalla integra retroil·luminació d'alta{0}}lluminositat, materials de cristall líquid d'ample-temperatura i panells tàctils robusts per mantenir un funcionament estable sota la llum solar directa, pluja intensa i alimentació contínua les 24 hores del dia-en condicions.

Especificacions tècniques

Paràmetre	Especificacions i valors
Mides diagonals	4,3 polzades, 7,0 polzades, 10,1 polzades
Tipus d'interfície	RGB, LVDS, MIPI DSI
Tensió lògica	3,3 V típic (il·luminació de fons: corrent constant de 9V a 24V)
Angle de visió	Angle de visió IPS complet (totes les direccions)
Sortida de lluminància	400 cd/m2 (interior) / 800–1000 cd/m2 (llegible a la llum solar a l'exterior-llegible)
Relació de contrast	800:1 mínim
Profunditat de color	16,7 milions de colors (IC del controlador de 8 bits)
Temps de resposta	Menys de 25 ms (pujada/baiguda)

Integració tàctil i òptica

Tàctil capacitiu:Projected Capacitive (PCAP) que admet tàctil de 5 punts i operació de guants.

Material de la coberta de vidre:Vidre de sosa-reforçat-químic o de calç o aluminosilicat (de 1,1 mm a 3,0 mm de gruix) amb recobriments anti-reflejos (AG) i anti-empremtes digitals (AF).

Enllaç òptic:Laminació LOCA o OCA sòlida que elimina els buits d'aire, redueix la reflexió interna i evita la condensació sota alta humitat.

Firmware de rebuig d'aigua:Algorismes del controlador configurats per ignorar els disparadors falsos causats per gotes de pluja o humitat superficial.

Disseny mecànic i d'interfície

Configuració FPC:

Dissenys de circuits impresos flexibles a mida dissenyats per a connectors ZIF, esborrar mòduls de càmera i matrius de micròfons.

Estructura de muntatge:

Adhesió de cinta d'escuma de doble-cara, cargol de suport metàl·lic-bloqueig o-integració del xassís amb marc obert.

Tolerància dimensional:

Tolerància de tall de precisió dins de més-o-menys 0,15 mm per combinar amb bisells estrets en tancaments d'aliatge d'alumini o plàstic.

Escenaris d'aplicació

Estacions de portes exteriors:Resistent a temperatures superficials de fins a 85 graus i exposició directa als UV sense el groguenc del polaritzador.

Monitors d'intercomunicació interior:Ofereix una transmissió de vídeo nítida i un control tàctil sensible per a passarel·les d'automatització de la llar intel·ligents.

Terminals de control d'accés:Funciona de manera fiable en vestíbuls d'edificis sense calefacció subjectes a temperatures gelades d'hivern fins a -20 graus.

Opcions de personalització

Modificació de la llum de fons:

Col·locació de matrius LED personalitzades i piles de pel·lícules difusores que aconsegueixen una luminància objectiu de fins a 1200 cd/m2 amb un consum d'energia limitat a menys de 3,5 W.

Redisseny de pinout FPC:

Assignacions de pins d'interfície personalitzades que coincideixen amb esquemes específics de la placa base sense plaques adaptadores.

Sintonització del controlador tàctil:

Programació de microprogramari especialitzada per a circuits integrats ILI, EETI o FocalTech per superar proves de susceptibilitat i ESD realitzades.

Vidre de coberta personalitzat:

Serigrafia-de logotips, pas d'infrarojos-a través de finestres per als sensors de proximitat i dimensions específiques de retall de la càmera.

Entorn de funcionament

Interval de temperatura:Temperatura de funcionament de -20 graus a +70 graus ; temperatura d'emmagatzematge de -30 graus a +80 graus .

Resistència a la humitat:90% de resistència a la humitat relativa a 60 graus sense separació ni delaminació de fase de cristall líquid.

Vibració i xoc:Suporta vibracions sinusoïdals de 10 Hz a 500 Hz i polsos de xoc mecànic de fins a 50 G per a la durabilitat del transport.

Normes de control de qualitat

01/

Inspecció d'entrada:Pantalla 100% òptica i elèctrica de substrats de vidre en brut, unitats de retroil·luminació i sensors tàctils abans del muntatge de la sala blanca.

02/

Muntatge de sala blanca:Entorns de producció classe 1000 lliures de pols-que utilitzen maquinària automatitzada de laminació i alineació OCA.

03/

Proves de fiabilitat:Mostres sotmeses a xoc tèrmic (cicles de -40 graus a +85 graus), proves de corrosió en esprai salina i proves de descàrrega electrostàtica a 8 kV de contacte i 15 kV de descàrrega a l'aire.

04/

Gravació funcional-En:Prova d'envelliment operatiu a alta temperatura de 48-hores a 50 graus per eliminar les fallades dels components de mortalitat infantil.

Flux de treball de desenvolupament de producte

Revisió de les especificacions:Avaluació de la viabilitat d'enginyeria dels dibuixos del client i dels protocols d'interfície en 24 hores.

Prototip de fabricació de mostres:Alliberament d'eines, muntatge de mostres i proves elèctriques completades en un termini de 15 a 20 dies laborables.

Prova de validació:Emissió d'informes de proves complets que cobreixen la cromaticitat òptica, la linealitat tàctil i el consum actual juntament amb el lliurament de prototips.

Producció pilot i massiva:Producció de -petit lot de prova que verifica l'estabilitat dels accessoris abans de programar els enviaments de volum.

Preguntes freqüents

P: Quina és la vida útil estàndard dels LED de retroil·luminació?

R: La llum de fons LED blanca aconsegueix una vida útil de mitja-lluminositat que supera les 30.000 hores de funcionament contínues a temperatura ambient.

P: El panell tàctil pot funcionar correctament quan esquitxa aigua a la pantalla?

A: Sí. El controlador tàctil integrat inclou una commutació de microprogramari multi-mode que distingeix entre el tacte humà i les gotes d'aigua.

P: Quina és la quantitat mínima de comanda per a les modificacions personalitzades de FPC i vidres de coberta?

R: La personalització dels pinouts FPC i el vidre de coberta imprès comença a partir de 500 peces per lot de producció.

P: Com eviteu la condensació d'humitat dins del mòdul?

R: La unió òptica completa omple l'espai d'aire completament, eliminant la cavitat interna on la humitat normalment es condensa durant els canvis ràpids de temperatura.

P: Quins formats de fitxer s'accepten per als dibuixos personalitzats?

R: Els dibuixos d'enginyeria s'accepten en formats DWG, DXF, PDF i STEP per a l'avaluació mecànica.
